Kratak uvod
Merna ćelija sa paralelnom gredom, takođe poznata kao ćelija za opterećenje paralelne veze, je tip senzora mašine za vaganje dizajniran za merenje sile duž jedne ose sa visokom preciznošću. Ima simetričnu strukturu koja omogućava precizno otkrivanje težine, što ga čini posebno pogodnim za platformske vage, vage za brojanje i druge sisteme vaganja koji zahtijevaju pouzdane i stabilne performanse.
Feature
1. Lagana aluminijumska konstrukcija Idealna za senzor mašine za vaganje – kućište od legure aluminijuma smanjuje ukupnu težinu sistema istovremeno pružajući dovoljnu snagu za tačna merenja u jednoj-točki na stolnim i platformskim vagama.
2. Senzor za vagu sa visokom osjetljivošću i malim otklonom – Dizajniran za precizno otkrivanje težine, daje konzistentan izlaz čak i sa-opterećenjem izvan centra, što ga čini pogodnim za maloprodajne i industrijske uređaje za vaganje.
3. Površinska obrada otporna na koroziju- – Anodizirani premaz štiti aluminijum od oksidacije i habanja, osiguravajući dugoročnu-stabilnost u različitim uvjetima okoline.
Osnovna specifikacija
| Kapacitet | 25 lb, 50 lb, 100 lb, 200 lb, 300 lb, 500 lb/50 kg, 60 kg, 80 kg, 100 kg, 150 kg, 200 kg, 250 kg, 300 kg |
| Nazivni izlaz (mV/V) | 2,0±0,1mV/V |
| Sveobuhvatna greška | 0,02%FS |
| Ulazno/izlazni otpor (Ω) |
410±10/350±3 |
| Dužina specifikacije žice |
Φ 5,4 * 3m Ili prilagođeno na zahtjev |
| Metoda ožičenja | Crvena --------Uzbuđenje+ Crna--------Uzbuđenje- Zeleno-----Signal+ Bijela -------Signal- |
Aplikacija
U maloprodajnim šalterima, senzor vaga baziran na aluminijskoj jednoj-točki za opterećenje omogućava brzo i precizno očitavanje težine artikla, omogućavajući efikasno izračunavanje cijene i upravljanje zalihama.
Detaljna specifikacija modela ZH-LP13
|
Kapacitet |
25,50,100,200,300,500 lb 50,60,80,100,150,200,250,300 kg |
Materijal |
Aluminijum |
|
Nazivni izlaz (mV/V) |
2.0±0.1 |
Ne-linearnost |
±0,02%FS |
|
Histereza |
±0,02%FS |
Ponovljivost |
±0,01%FS |
|
puzanje (30 minuta) |
±0,02%FS |
Nulti balans |
±1,00%FS |
|
Temperaturni efekat na nulu |
±0,02%FS/10 stepeni |
Utjecaj temperature na izlaz |
±0,02%FS/10 stepeni |
|
Ulazni otpor (Ω) |
410±10 |
Izlazni otpor (Ω) |
350±3 |
|
Otpor izolacije |
Veći ili jednak 5000MΩ |
Napon pobude |
5V-10V(DC) |
|
Kompenzirani temperaturni raspon |
-10~+50 stepeni |
Raspon radne temperature |
-20~{1}} stepeni |
|
Sigurno preopterećenje |
120%FS |
Prekidno opterećenje |
150%FS |
|
Kabl |
Φ 5.4 X 3M Ili prilagođeno na zahtjev |
Kod boje kabla |
Unos: crvena+ crna- Izlaz: zeleno+bijelo- |

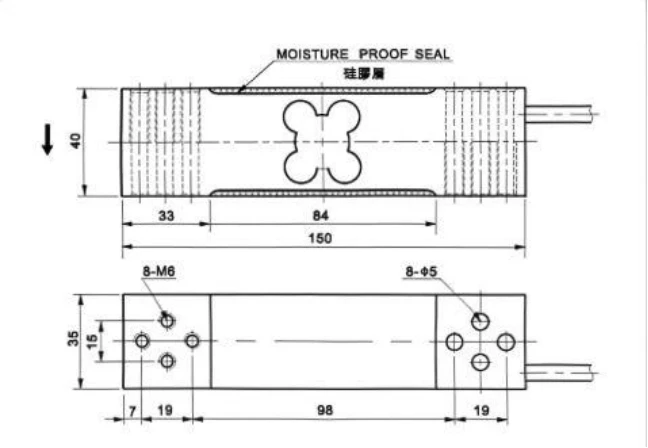

Okvirni dijagram
Max. veličina platforme:
450*450mm
