Kratak uvod
Okov mjerne ćelije je kovani senzor vaganja u obliku slova U- dizajniran za mjerenje opterećenja u ovjesu, koji se obično koristi u kranskim vagama i opremi za dizanje.
Feature
1. Okov ćelije za opterećenje je proizveden od visoko{1}}legiranog čelika kako bi izdržao ekstremne vlačne sile i spriječio deformacije.
2. Integrisana -kola za mjerenje naprezanja isporučuju precizne-podatke o težini u stvarnom vremenu uz minimalne smetnje signala.
3. Okov merne ćelije opremljen je sigurnim mehanizmima za zaključavanje igle kako bi se osiguralo stabilno pričvršćivanje i siguran rad pod dinamičkim opterećenjima.
Osnovna specifikacija
| Opseg opterećenja | 1-30t |
| Nazivni izlaz (mV/V) | 1,5±0,1mV/V |
| Sveobuhvatna greška | ±0,02%FS |
| Ulazno/izlazni otpor (Ω) | 765±15/700±5 |
| Dužina specifikacije žice | Φ4 X 0.5M Ili prilagođeno na zahtjev |
| Metoda ožičenja | Crvena --------Uzbuđenje+ Crna--------Uzbuđenje- Zeleno-----Signal+ Bijela -------Signal- |
Aplikacija
Okov merne ćelije se koristi u pomorskim sistemima za rukovanje teretom za praćenje težine podignutih kontejnera, omogućavajući usklađenost sa propisima o transportu i sprečavajući preopterećenje.
Detaljna specifikacija modela ZH-CS1
|
Kapacitet |
1-30t |
Materijal |
Legirani čelik |
|
Nazivni izlaz (mV/V) |
1.5±0.1 |
Ne-linearnost |
±0,02%FS |
|
Histereza |
±0,02%FS |
Ponovljivost |
±0,01%FS |
|
puzanje (30 minuta) |
±0,02%FS |
Nulti balans |
±1,00%FS |
|
Temperaturni efekat na nulu |
±0,02%FS/10 stepeni |
Utjecaj temperature na izlaz |
±0,02%FS/10 stepeni |
|
Ulazni otpor (Ω) |
765±15 |
Izlazni otpor (Ω) |
700±5 |
|
Otpor izolacije |
Veći ili jednak 5000MΩ |
Napon pobude |
5V-10V(DC) |
|
Kompenzirani temperaturni raspon |
-10~+50 stepeni |
Raspon radne temperature |
-20~{1}} stepeni |
|
Sigurno preopterećenje |
150%FS |
Prekidno opterećenje |
200%FS |
|
Kabl |
Φ4 X 0.5M Ili prilagođeno po želji |
Kod boje kabla |
Unos: crvena+ crna- Izlaz:zeleno+bijelo- |

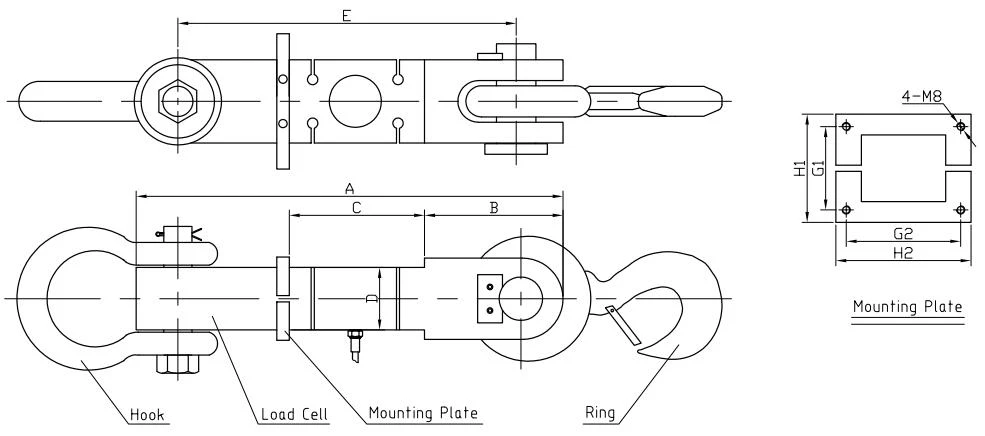

Okvirni dijagram
Tablica posebnih veličina
|
Nazivno opterećenje(t) |
A |
B |
C |
D |
E |
G1*G2 |
H1*H2 |
|
1-3 |
320 |
98 |
110 |
43 |
260 |
60*70 |
74*84 |
|
5 |
375 |
118 |
120 |
54 |
303 |
65*90 |
85*110 |
|
10 |
410 |
133 |
130 |
60 |
325 |
76*110 |
100*130 |
|
20 |
475 |
158 |
148 |
70 |
354 |
80*130 |
110*160 |
|
30 |
566 |
188 |
170 |
80 |
436 |
96*136 |
120*160 |
